Imprimir corretamente os códigos de barras

Como imprimir corretamente os códigos de barras

Antes de começar a imprimir os seus símbolos de código de barras, há algumas coisas que precisa prestar especial atenção. Um código de barras é bom somente se ele puder ser lido por um scanner de código de barras. Vamos ver o que os principais factores são quando se trata de códigos de barras de impressão e como LabelJoy pode ajudá-lo.

1 – Escolher o tamanho certo

Primeiro de tudo, precisa considerar com cuidado quem vai ler os seus códigos de barras: é para uso interno? É para o mercado europeu ou o mercado norte-americano? É para transporte? O seu primeiro passo é escolher a simbologia correcta, de modo que quando as suas etiquetas são lidas, podem ser corretamente interpretadas pelos seus clientes.

Aqui está uma tabela para ajudá-lo a decidir. Ela mostra simbologias de código de barras gerados por LabelJoy e o correspondente área de utilização principal.

EAN 13, EAN 8

Mercado europeu

UPC A, UPC E

Mercado norte-americano (EUA, Canadá)

ITF 14

Caixas de transporte

Code 39, Code 39 Ex.

Departamento de Defesa dos EUA

Code 93, Code 93 Ex.

Serviço postal do Canadá

Interleaved 2 of 5

Distribuição, Armazém, 135 milímetros de Cinema

Industrial 2 of 5

Legado apenas: Bilhetes de avião, revelação, armazenagem

Codabar

Legado apenas: bibliotecas, transporte e indústria médica

Code 11

Telecomunicação

Code 128

Uso geral, aceite globalmente

GS1 128, EAN 128

GS1 padrão internacional para a indústria naval

Postnet, Planet

Serviço Postal dos EUA

Data Matrix

Electrónica, departamento de defesa, indústria aeroespacial dos EUA

QR Code

Publicidade, indústria

Basicamente, imprimir etiquetas para os itens que estão a terminar numa prateleira de supermercado, precisa escolher entre EAN 13 e UPC A (dependendo de onde é o seu mercado). Se estiver a imprimir etiquetas apenas uso doméstico, escolha o código 128. Se precisar imprimir uma grande quantidade de informações, escolha Matriz de Dados. Se estiver a imprimir uma etiqueta de publicidade, escolha QR Code para que os símbolos possam ser lidos por qualquer smartphone.

2 – Dimensões

Cada simbologia foi concebida com um conjunto de regras que não só regula a codificação (texto que se transforma em barras), mas também define o tamanho das barras, a distância entre as barras, o tamanho do texto de leitura humana, o formato de imagem e a dimensão global do símbolo.

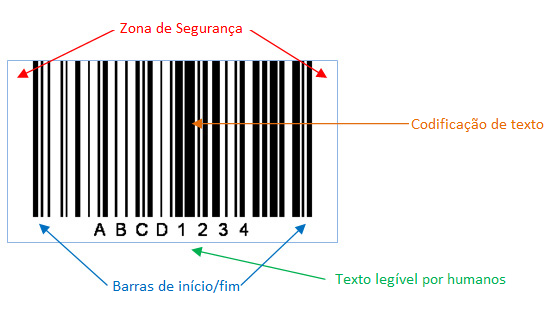

Os símbolos de código de barras lineares tais como Código 128 são constituídos pelos seguintes elementos.

Dimensões do código de barras

Todos os símbolos gerados pelo LabelJoy já contêm todos os elementos necessários para assegurar a digitalização adequada. enha em mente que uma vez que todos os Elementos de etiquetagem são livremente móveis e redimensionáveis, você pode inadvertidamente criar um símbolo de código de barras que não é facilmente legível ou não legível de todo. Por exemplo, se o símbolo torna-se demasiado grande ou demasiado curto, então as especificações do projeto original ficarão comprometidas e legibilidade já não é assegurada.

Aqui está um exemplo de um símbolo de código de barras comprometido por más dimensões:

tamanho de código de barras

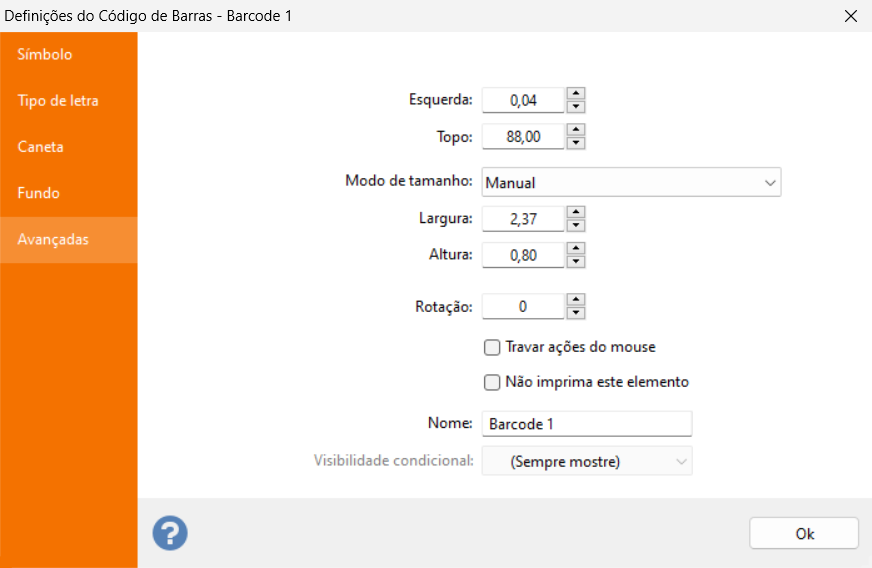

LabelJoy dispõe de uma funcionalidade de dimensionamento automático para elementos de código de barras que pode ajudá-lo a criar símbolos de código de barras de tamanho adequado. Clique duas vezes no seu elemento de código de barras e vá para o separador Avançado. Confira a definição na caixa de combinação do modo Tamanho: Quando definido para Manual, o código de barras é livremente redimensionável e você está encarregado de definir um tamanho que possa assegurar a legibilidade adequada.

Configurações avançadas de código de barras

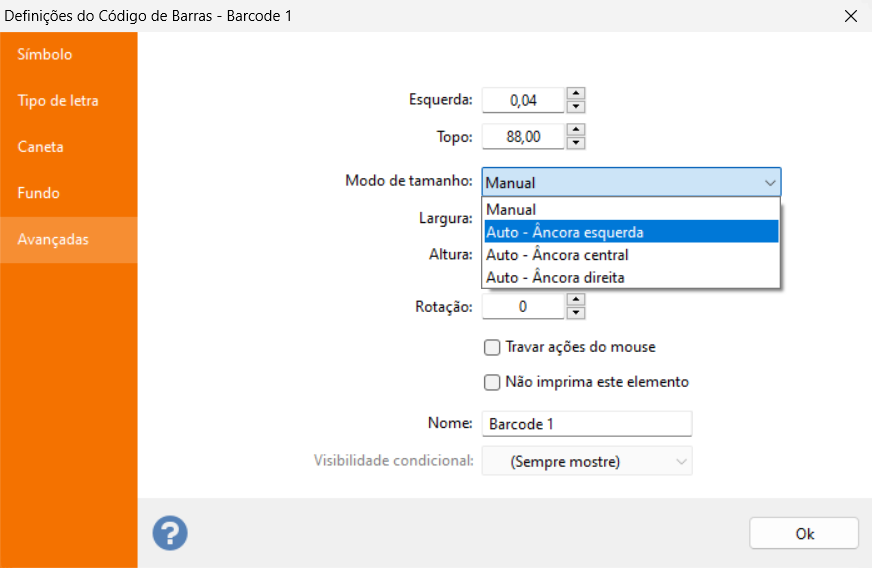

Por outro lado, pode selecionar um dos três modos de redimensionamento automático.

Tamanho do modo de código de barras

Quando o modo de Tamanho estiver definido como um dos três valores possíveis de Âncora (Âncora esquerda, centro e direita) o tamanho do elemento de código de barras será automaticamente calculado utilizando a especificação do código de barras da simbologia seleccionado. Desta forma, você pode ter certeza que o símbolo gerado irá preservar a sua legibilidade.

Nesta última situação o tamanho do código de barras em cada local muda, o ponto de selecção Âncora rá determinar qual lado do elemento será mantido Ancorado e qual irá variar:

  1. O símbolo é a codificação de dados estáticos e você quer certificar-se de que o seu tamanho é configurado corretamente para assegurar a legibilidade correta.
  2. O símbolo está conectado a uma fonte de dados que contém dados de comprimento variável, e você quer que o tamanho do símbolo de encolha ou expanda de acordo com os dados codificados, de modo que a leitura é preservada.

In this last scenario the size of the barcode changes at each location, the Anchor point selection will determine which side of the element will be kept Anchored and which will vary:

  • Âncora esquerda: o lado esquerdo do elemento é fixo e o lado direito é alterado de acordo com o conteúdo.
  • Âncora central: ambos o esquerdo e do lado direito são alterados para preservar o ponto de centro horizontal do elemento.
  • Âncora direita: o lado direito do elemento é fixo e o lado esquerdo é alterado de acordo com o conteúdo.

De um modo geralnunca deve fazer um símbolo de código de barras menor do que o seu tamanho padrão. O seu design da etiqueta pode requerer torná-lo um pouco maior, o que é bom se manter o alargamento dentro de cerca de 20% do tamanho padrão original. Também preste particular atenção à proporção: ao alterar o tamanho de um símbolo de código de barras, certifique-se de que varia a largura e altura proporcionalmente. Um fator importante a considerar é o tipo de leitor de código de barras que será utilizado: se você estiver a trabalhar n um ambiente fechado, então pode testar se os símbolos que produzem são devidamente lidos pelos seus scanners. Mas se está a imprimir etiquetas para o mundo exterior, certifique-se que mantém as coisas o mais simples possível.

3 – Contraste

Por defeito todos os símbolos de código de barras, independentemente da simbologia, são criados com barras pretas (ou módulos para simbologias 2D) num fundo branco. Esta escolha de cores torna o símbolo muito fácil de digitalizar. Quando os códigos de barras foram inventados, scanners de código de barras não eram tão evoluídos como os que temos hoje. Portanto, um esquema de alto contraste de cor era uma necessidade para garantir digitalização adequada.

Símbolo Industrial 2 de 5 com barras pretas num fundo branco

código de barras fundo branco

Hoje as coisas são diferentes: um scanner de código de barras moderno de mão tem mais poder de processamento do que dezenas de computadores combinados em uso na década de 60 e os últimos scanners CCD são capazes de reconhecer elementos muito mais complexos do que apenas códigos de barras.
Não é raro encontrar códigos de barras projetadas para melhor atender o ambiente gráfico que pertencem. Labeljoy permite a criação de símbolos de código de barras com um fundo colorido, mesmo com desbotamento e /ou barras coloridas:

Símbolo Code 128 com barras azuis em fundo branco

Código de barras barras azuis

Símbolo EAN 13 num fundo rosa

Barcode fundo rosa

Símbolo QR Code com módulos verde escuro num fundo de desvanecimento

QR code com fundo desvanecimento



4 – Rotação

LabelJoy permite girar livremente todos os elementos na página. Isto aplica-se aos símbolos de código de barras também. Por exemplo, o seu design da etiqueta pode exigir que você tenha um elemento de código de barras girado num ângulo de 45 graus:

QR code girado

Isso tudo é perfeitamente normal: bscanners de código de barras e smartphones não esperam que você digitalize símbolos perfeitamente alinhados ao seu ângulo de base. nha em mente que, mais uma vez, quanto mais simples você ficar mais chances você terá de que seus símbolos serão facilmente lidos em uma grande variedade de ambientes diferentes.

Um aspecto a ter em mente é que os ecrãs de computador têm muito menos resolução do que qualquer impressora jato de tinta padrão. É por isso que o seu elemento de código de barras girado no ecrã pode parecer um pouco irregular, mas vai dar certo, uma vez impresso:

Símbolo rodado no ecrã (96 dpi)

símbolo rodado 96dpi

Símbolo rodado em papel (600 dpi)

símbolo rodado 600dpi



5 – Impressão

A impressão é o elemento mais crítico no processo de criação de etiquetas de código de barras. Na maioria das vezes, é o único culpado de todos os problemas de digitalização de códigos de barras.
Símbolos de código de barras lineares tornam-se ilegível se apenas uma das barras estiver danificado ou não impressa corretamente. Isto é devido ao fato de que as simbologias lineares não implementam qualquer algoritmo de correção de erros: todas as barras são necessárias para fazer sentido fora do símbolo.

Por outro lado, simbologias 2D implementam algoritmos de correção de erros que tornam possível para um scanner para ler corretamente um símbolo parcialmente danificado. No entanto, se estiver a imprimir um código de barras 2D, não deve confiar nas suas capacidades de correção de erros para assegurar uma leitura correta: sempre esforçar-se para o melhor resultado possível quando se trata de impressão de códigos de barras.

Por essa razão, aqui está uma breve lista de coisas que deve sempre verificar antes de imprimir códigos de barras:

  • Numa impressora a jato de tinta, verifique se os níveis de tinta estão ok e que as cabeças de impressão estão limpas.
  • Numa impressora a laser, certifique-se que o nível de toner está bem e que os cilindros da impressora estão limpos.
  • Numa impressora de rolo, certifique-se que as fitas de tinta estão a funcionar correctamente.
  • Teste os seus códigos de barras, possivelmente, com um scanner desactualizado: se funcionar com um scanner mais velho, as chances são que os seus símbolos serão lidos em qualquer lugar.

Aqui está um exemplo de um símbolo de código de barras ilegível devido à má impressão e danos pesados:

código de barras danificados

E aqui está uma breve lista para resumir todas as dicas discutidas até agora neste tutorial:

  • Escolha a simbologia certa: decida com base nas necessidades do seu cliente. Se é apenas para uso doméstico então você é o seu próprio cliente, decida com base nas suas capacidades de infra-estrutura (tipo de scanner, o tipo de dados a serem codificados, etc).
  • Use dimensões padrão para cada simbologia.
  • Mantenha-o simples, a menos que você tenha uma exigência específica utilize barras pretas sobre um fundo branco, evite fundos tranaparentes.
  • honrar sempre a zona de silêncio: não colocar textos ou imagens muito próximas ao símbolo ou pode acabar por ficar ilegível.

  • Não coloque texto ou gráficos em cima de um símbolo de código de barras.
  • Se é necessário incluir mais do que um símbolo, verifique se há espaço suficiente entre eles, ou então a digitalização de um símbolo específico será complicada.

6 – Aplicar as etiquetas

Um último aspecto importante a discutir é o processo físico de etiquetagem que é realizada após uma etiqueta ter sido impressa. Às vezes, mesmo se seguir todas as regras, você acaba por deitar fora uma etiqueta ilegível porque não prestou atenção suficiente ao anexar a etiqueta aos seus itens.

Aqui está uma lista de diretrizes que podem ajudá-lo a evitar os erros mais comuns:

  • Escolher o papel certo: certificar-se de que uma vez que a etiqueta sai da impressora, a tinta está seca, de modo que, enquanto lidando com isso não vai acabar por inadvertidamente prejudicar códigos de barras.
  • Preste atenção à cola: há toneladas de diferentes tipos de etiquetas por aí, alguns têm cola permanente, enquanto outros são para anexar / desanexar. Ao escolher o papel, certifique-se que tem a cola que se adapta às suas necessidades.
  • Evite entortar quando possível: se aplicar uma etiqueta de código de barras numa pequena jarra de um símbolo de código de barras horizontal pode acabar por não ser legível. Gire o código de barras em 90 ou 270 graus.
  • Cuidado com líquidos: se as suas etiquetas precisam estar em ambientes húmidos ou expostos ao tempo, há rótulos específicos, pesquise etiquetas à prova de intempéries.
  • Cuidado com filmes transparentes: se os seus itens vão acabar envolvidos em filmes plástico, teste a capacidade de leitura de códigos de barras.
